DPO7000

●: 高达 3.5 GHz 的带宽以及高达 40 GS/s 的采样率,使 DPO7000C 系列成为分析重要高速信号时的不二之选。 超过 30 种分析包为通信标准、抖动分析、内存总线标准、矢量分析等等提供深入测量。 此外,Windows 操作系统允许您就在仪器上运行自己的分析软件。
产品详情
规格参数
资料下载



高级信号测量和分析

标准分析工具包括 53 种自动测量、测量统计、直方图、极限测试、高级波形数学、用户可定义的滤波器并支持自定义 MATLAB 和 .NET 数学插件。 可添加高级抖动和眼图分析以及宽带射频分析等专用应用,以扩展测量功能。

特点

  • 使用标准测量工具套件检定信号参数

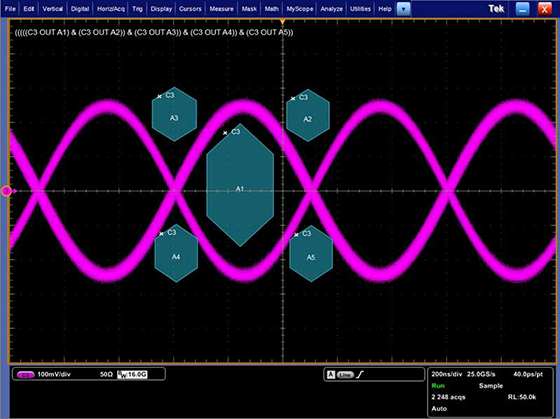

  • 高级抖动和定时分析可检定信号完整性问题以及信号源

  • SignalVu 软件可提供宽带频谱分析和测量功能,以及音频、调制、射频脉冲和稳定时间选件

  • TekScope Anywhere TM 软件支持离线测量和分析


强大的触发功能让您更轻松地进行捕获


轻松捕获信号异常,包括毛刺、欠幅、设置/保持违例,以及对高达 1.25 Gb/s 的串行数据流的 NRZ 码型锁定,支持 Pinpoint® 触发以及虚拟触发和搜索。

特点

  • 1,400 多个可用触发组合

  • 快速定义复杂触发并使用虚拟触发以图形化方式搜索标准

  • 可选串行触发可提供协议感知信号捕获功能


串行分析和一致性测试,正确完成

对于低中速总线,使用协议解码和串行触发选项来简化高级系统设计调试和验证。 使用自动一致性测试确保中速串行总线的互操作性。

特点

  • 协议解码以及串行触发和分析选件,适用于 I 2 C、SPI、RS-232/422/485/UART、USB 2.0、以太网、MIL-STD-1553B、CAN、LIN 和 FlexRay

  • 自动一致性测试软件包,适用于 USB 2.0、以太网、HSIC、MOST 和 BroadR-Reach


自动功率测量

自动测量和报告可确保简单、可重复的电源质量、开关损耗、磁损耗和谐波测量等,满足当前高效电源转换器的测量要求。 此外,智能 TekVPI 电流和差分探头可降低不确定性并消除功率测量困难。

特点

  • MOSFET 开关损耗和安全作业区分析

  • IEC61000-3-2 预一致性的功率因数和谐波测量

  • 电路内电感器和变压器损耗测量

  • USB2.0 电池充电器技术规范 v1.1 和 IEC 62684 的 USB 电源适配器一致性测试









Tektronix
DPO7000C
Tektronix
MSO/DPO5000B
Keysight
S 系列
LeCroy
HDO6000
带宽500 MHz 至 3.5 GHz350 MHz 至 2 GHz500 MHz 至 8 GHz350 MHz 至 1 GHz
模拟通道4444
模拟采样率(所有通道)可达 10 Gs/s最大 5 GS/s可达 10 Gs/s可达 2.5 GS/s
模拟采样率(1 条通道)可达 40 Gs/s可达 10 Gs/s可达 20 Gs/s可达 2.5 GS/s

最大可选记录长度

(1 条通道)

500 M250 M100 M250 M
波形捕获率(波形/秒)>310,000>250,000未指定未指定
操作系统WindowsWindowsWindowsWindows
