电气基础 | 电气安全知识①

43
发表时间:2021-03-03 15:05作者:陳





电气基础知识

聊聊电气安全知识①





由于第一篇《电气基础知识|精度知多少》受到了广大粉丝们的好评,接下来也将再接再厉继续为大家奉上电气知识相关的,且通俗易懂的干货内容。

5月将开始一期全新的话题:电气安全知识





在谈电气安全之前,首先要提一下安全等级。为了确保安全使用测试仪器,IEC61010标准按照不同使用场合将安全等级分为CAT II~CAT IV,成为过电压范畴,定义如下:


*IEC61010:从2010版开始删除了CAT I


所有正规可靠的品牌生产的产品上面都应该标明安全等级,所以强烈建议选择和使用标识清楚的产品,以保障测试安全。


接下来进入正题




电气安全主要包括人身安全设备安全两个方面。人身安全是指在从事电气工作和电气设备操作使用过程中人员的安全,伤害原因主要包括两个:缺乏安全用电知识行为和违章行为(如:因大意而触电)。而设备安全是指电气设备及其附属设备的安全。


提到了安全,就不得不提一下与它如影随形的另一面:电气危害。它分为以下几种:

1 触电事故

2 雷击事故

3 静电事故

4 电磁辐射事故

5 电路故障事故

6 残余电荷电击事故

在以上几种事故中,想着重谈一谈触电事故雷击事故



其中,触电事故是指人体触及带电体后,电流对人体造成的伤害,而这种也是电气事故中最常见的种类。它常在较炎热和潮湿的季节发生,很多时候是因为电工的误操作和违章操作造成的。


那么,在电气测量时我们该如何防止触电呢?防止触电的方法又有哪些呢?接下来小置将介绍几种常用的防触电法。


第一种:【绝缘法】

绝缘是指使用不导电物体把带电体封闭起来,比如普通电线、电缆等。而绝缘材料的电阻一般需要在109欧姆以上。常用的绝缘材料有陶瓷、橡胶、塑料、云母、玻璃、木材、布、纸、矿物油,以及某些高分子合成材料等。要加强绝缘性就需要采用双重绝缘或另加总体绝缘,即保护绝缘体以防止通常绝缘损坏后的触电,如电力线缆等。


这时问题就来了,现在已经了解了如何采取绝缘措施,但是怎样知道物体的绝缘性能是否良好呢?这里就需要用到一个大家都熟悉的仪器:绝缘电阻表。通常会使用绝缘电阻表来测量绝缘物体是否处于良好的绝缘状态,以此来保证测量时的安全。


一般情况下,会测量2个部位的绝缘情况。

1 充电部位和非充电部位间的绝缘→发生绝缘破坏时接地状态·触电的危险

2 2个以上的充电部位间的绝缘→发生绝缘破坏时短路的危险·漏电的危险

绝缘阻抗的测试值越高,其绝缘效果也就越好。


一般来说,如果是对地电压100伏的电路,就要用125伏的电压去测试。如果是200伏电路,就要用250伏去测试。如果是400伏电路,就要用500伏去测试。

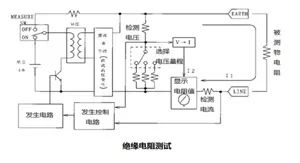

接下来了解一下绝缘电阻表测试原理:在发生电路中用开关控制变压器升压,施加高电压后进行电流的测试然后再换算成电阻值。


另一方面,作为测试绝缘电阻的辅助手段,在日常维保工作中还会经常使用到泄漏电流表,从而以最简单地方式初步了解一下物体的绝缘情况。其中钳式的电流表更为受人喜爱,无需切断电源,只需简单一夹即可清楚掌握物体是否存在漏电的安全隐患


随着电气化程度的提高,配电柜的尺寸也在小型化,因此需要匹配更为小巧紧凑的钳形表来保证高效的工作。而日置HIOKI在本月正好会发售新产品:交流泄漏钳形表CM4001


这次开发的CM4001是一款适合在拥挤的电缆条件下使用的交流泄漏钳形表。最大特点是其独特的钳口设计,在轻薄小巧的同时,保持了泄漏电流表所必要的性能。泪珠型钳口比一般的泄漏钳形表更容易夹住线缆,从而有助于大大地提高客户的生产效率
