如何测量功率的变化?

3
发表时间:2021-01-26 09:39作者:陳



通过高速波形计算和大容量存储来测量从马达启动到停止的功率变化。
背景

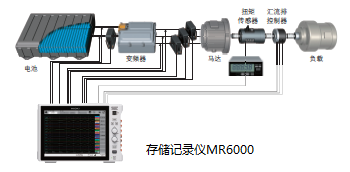

• 在马达从启动到停止的运行过程中,将检查各种功率参数以及电压和电流的变化。
• 通过检查波动以及扭矩,转速,振动和温度等参数,可以检查整体性能。
在这里插入图片描述

在这里插入图片描述

要点

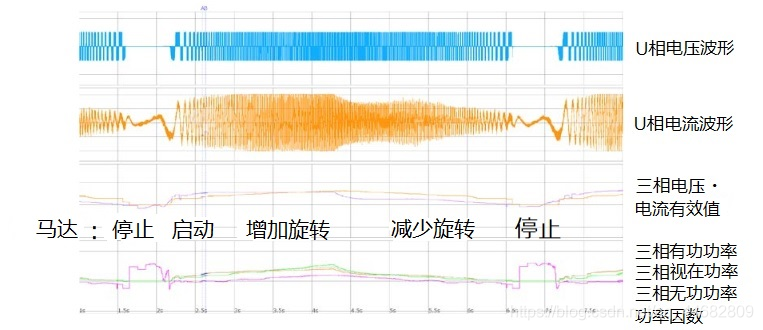

• 使用高速波形运算,并在测量后运算和显示功率参数。
• 使用3ch电流单元U8977,即可自动连接和识别我司高精度电流传感器。
• 同时使用4通道模拟单元U8978和差分探头9322,测量三相电压。
• 仅使用两个插槽,就可以测量三相电压和电流,因此可以同时测量其他现象,例如振动,温度,转速和扭矩。
在这里插入图片描述

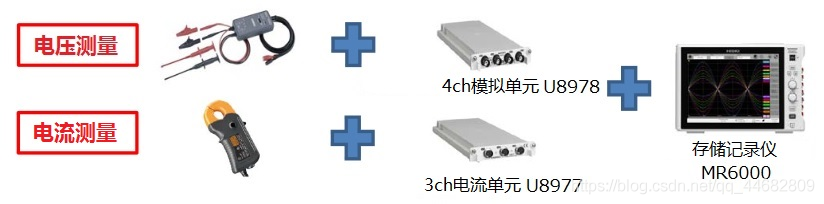

使用仪器
存储记录仪MR6000或MR6000-01(Ver.3.00以上)
4通道模拟单元U8978+差分探头9322 3根※1
3通道电流单元U8977+(例)CT6843-05 3根
※1. 进行AC 100V以下的测量时,可使用4通道模拟单元U8975
※2. 关于设置方法您可咨询我司中国各分支机构。

※记载的内容是根据 2019年12月发行的仪器型号。可能在产品款式上有更改,请以现在发行的为准。
