用万用表测nA级别信号

10
发表时间:2021-01-21 10:36作者:DanielQiu网址:http://www.smart-ele.com


      在有些测试中,需要测量设备的休眠功耗,因为一些设备休眠状态下的电流常常在nA级别,很多万用测不出,或者测不准确。这时候大家一般会想到皮安表,其实现在市面上也有能测量这类小电流的万用表。


电流测试精度

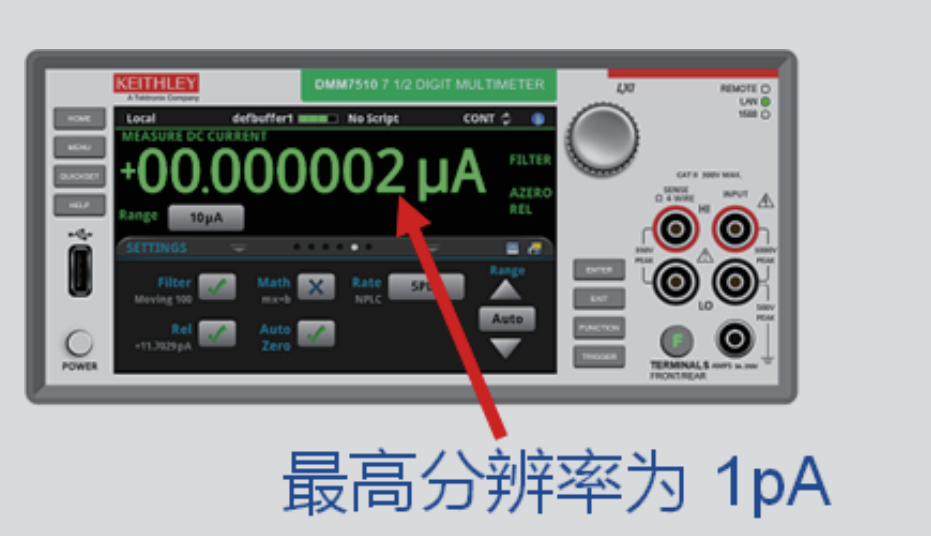

图|DMM7510分辨率图


      泰克吉时利高精度数字万用表 DMM7510,提供最高七位半电流测量分辨率,测量范围从 1pA ~ 10A, 能以 1 pA 分辨率和 0.375 nA 容限测量 1 µA 睡眠电流。

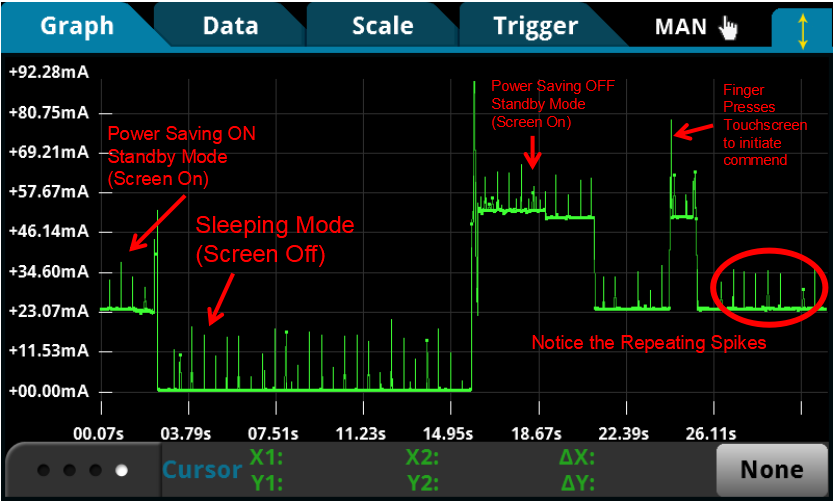

图|蓝牙耳机不同工作模式下的功耗测试案例


      DMM7510兼具高分辨率和高精度,可以检测到及其微弱的电流变化,精确的表征不同工作模式下、消耗电流波形的变化,非常适用于物联网等低功耗设备的耗电检测和分析。


电流波形捕捉

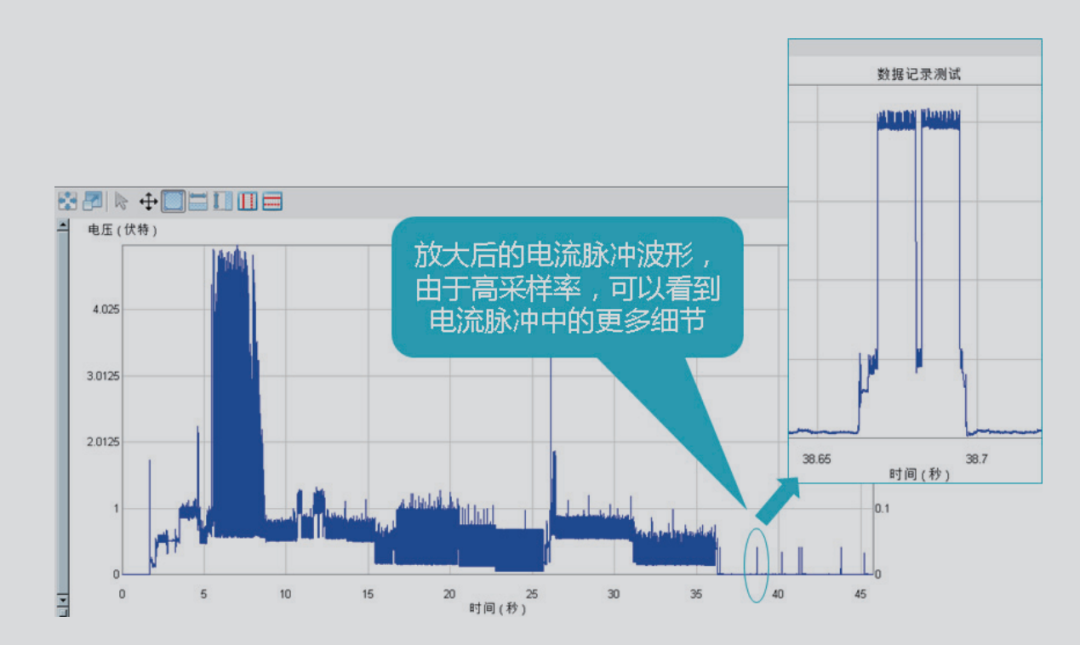

图|电流脉冲放大案例


      泰克吉时利高精度数字万用表 DMM7510,能高速捕捉电流波形,准确地测量耗电特性。


   DMM7510提供两种不同的电流测量模式:在万用表模式下使用多 斜 积 分 ADC 时, 最 高 电 流 采 样 率 可 以 达 到 100,000 次 / 秒;二是用高速 ADC 模式时(四位半分辨率),最高采样率更能达到 1,000,000 次 /秒。


      通过高速采样能力,用户能将特定的电流脉冲放大,可以看到更多的细节内容,进一步增加电流测试结果的真实可性度。
