低功耗测试方案

42
发表时间:2020-12-11 14:21作者:DanielQiu网址:http://www.smart-ele.com

测试高精度待机小电流,先看泰克吉时利万用表DMM7510




物联网发展热度持续升温,诸如 BT、NB-IOT,LORA、SENSOR等低功耗物联网解决方案被越来越多应用在产品研发和设计上。
低功耗测试作为研发设计重要环节,迫切需要更契合工程师要求的解决方案。


传统测试方案

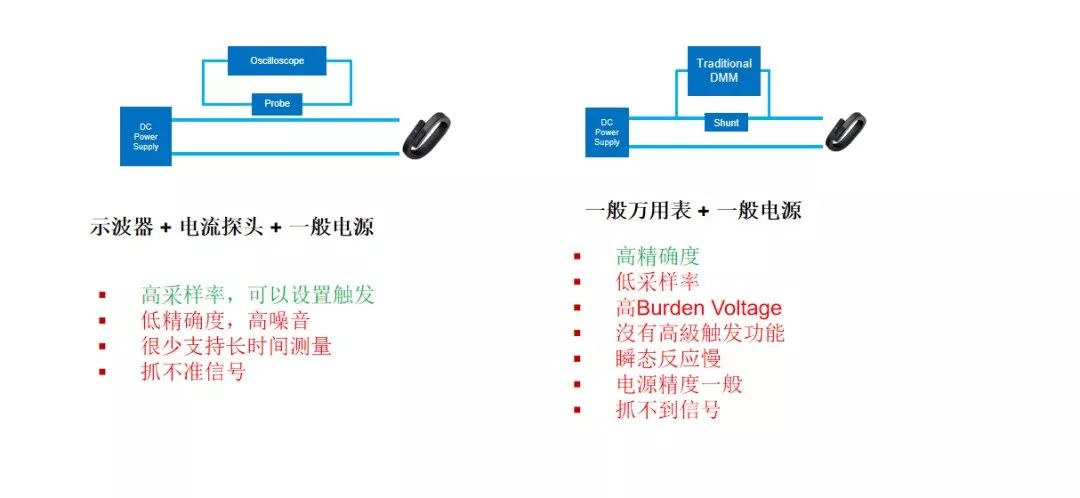

传统测试方案中,通常采用皮安表测低电流,示波器测瞬态电流,无法同时满足小电流和瞬时电流测量。为此,泰克针对性地设计出三套解决方案,助力更高效地完成低功耗测试。


泰克低功耗测试利器

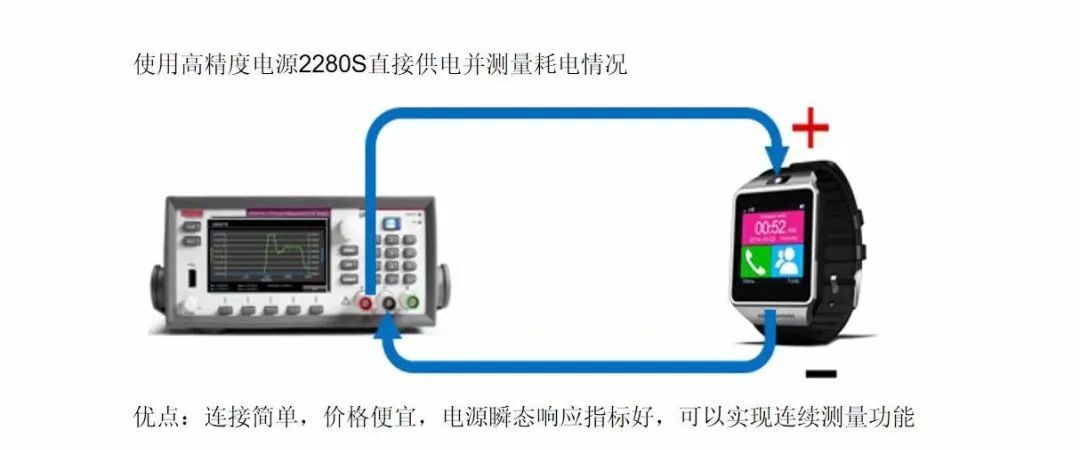

经济型方案:2280S快速瞬态响应指标确保供电稳定性



①   六位半数字万用表功能可测量100nA-6A的负载电流

②   线性稳压确保低噪声输出和负载电流测量的灵敏度

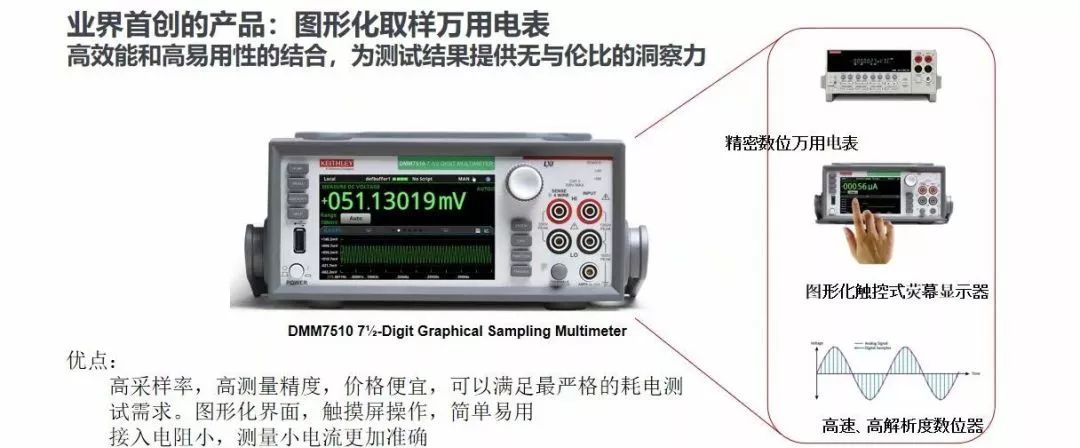

高性价比方案:DMM7510

       不需要其他的仪器和设备即可精准抓取瞬间信号




①   融合精密数字万用表、图形触摸屏和高速高分辨率模数转化器优势
②   1 pA电流灵敏度实现对超低睡眠模式电流的准确测量
③   18位、1M采样率数字化仪快速捕获物联网无线设备负载电流传输脉冲

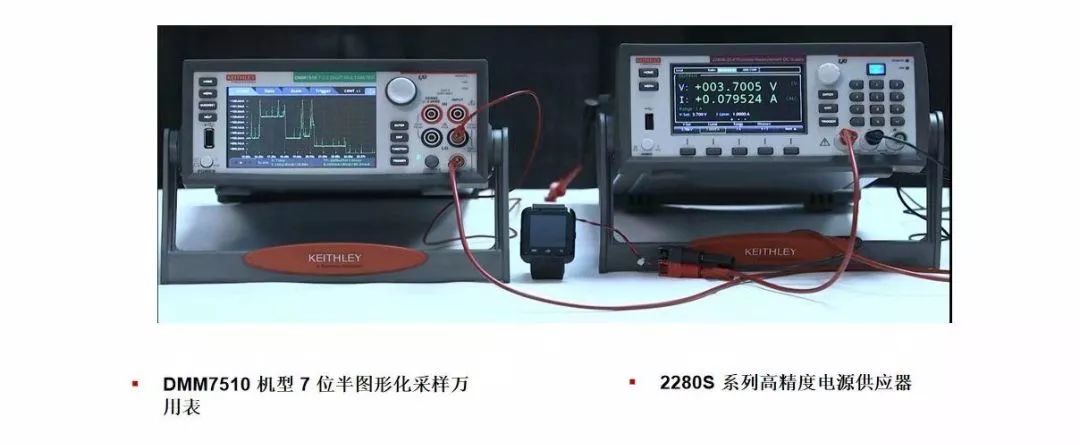

高性能方案:2280S+DMM7510

集齐两台仪器供电性能和电流测量性能所有优势

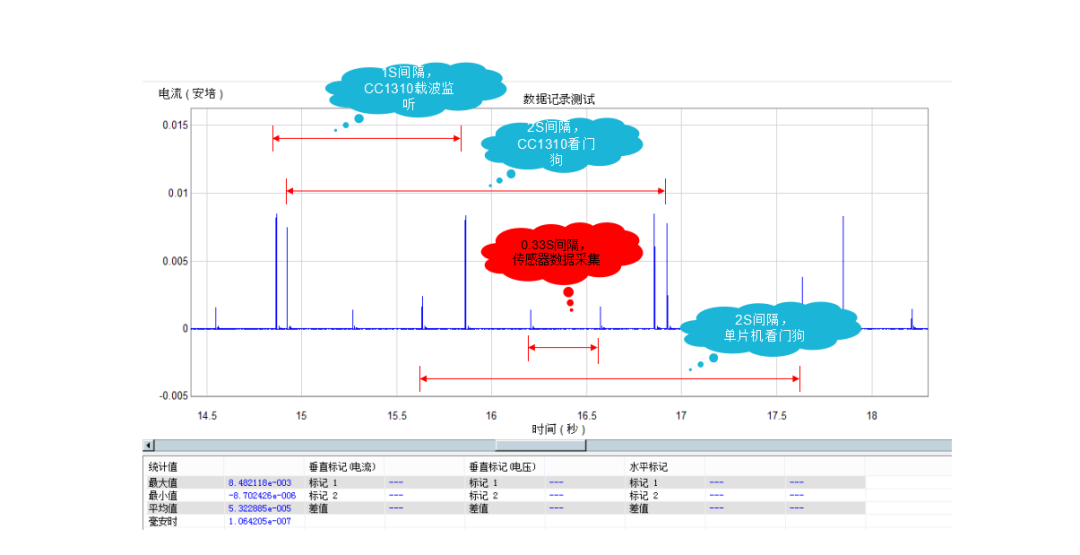

测试应用案例

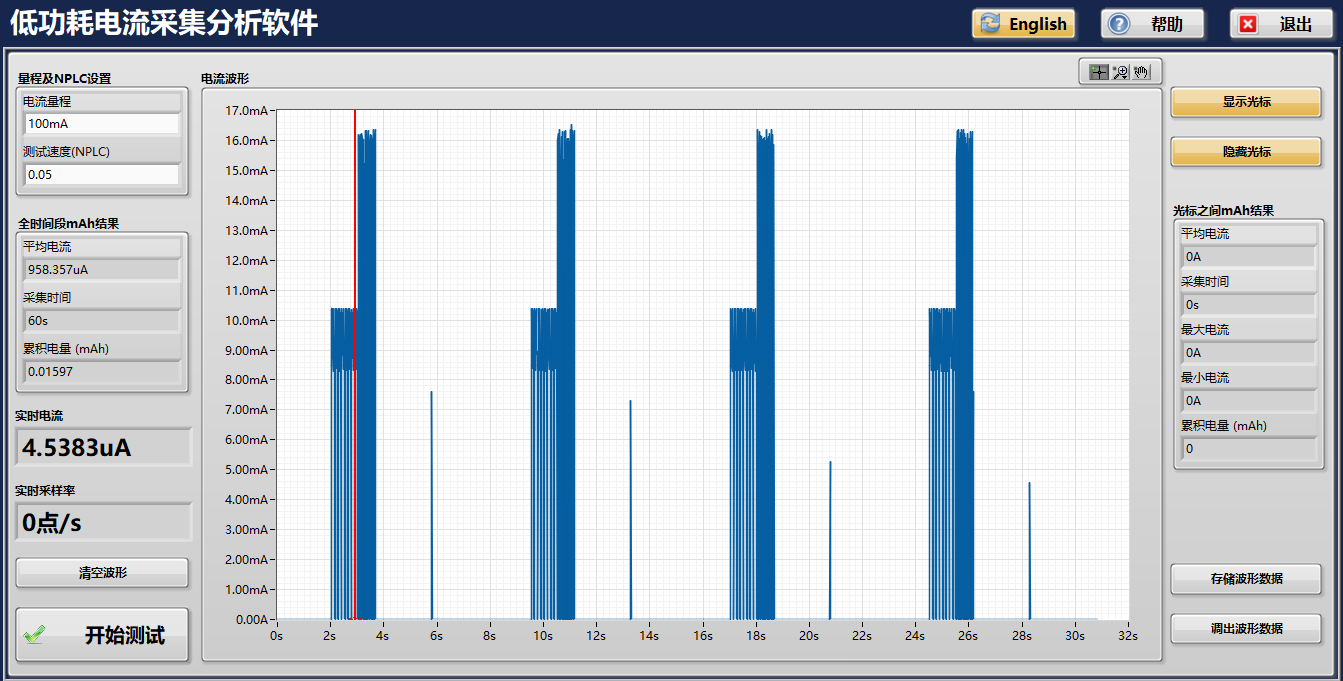

低功耗测试软件
