SM-1101A示波表示波器自动校准系统-智丰电子

2595
发表时间:2020-03-18 10:11



系统介绍







      SM-1101A示波表自动校准系统是专为示波表、示波器示波表生产而开发的自动校准系统,系统由校准器、开关系统、示波器、测试线缆、通讯线缆、系统机柜及测试系统软件组成。

      示波表示波器及万用表功能的校准,是由系统软件控制校准器自动输出校准信号,通过程控开关系统切换到待测板卡相应的校准通道,软件自动回读被校示波表的测试结果,软件自动计算被校示波表的测试结果与校准器实际输出的信号的偏差值生成符合板卡格式要求的修正数据,最后回写给被校示波表实现示波表示波器及万用表功能的自动校准。

      示波表或示波器校准信号源校准,是由示波器测试信号发生器的信号输出实现。

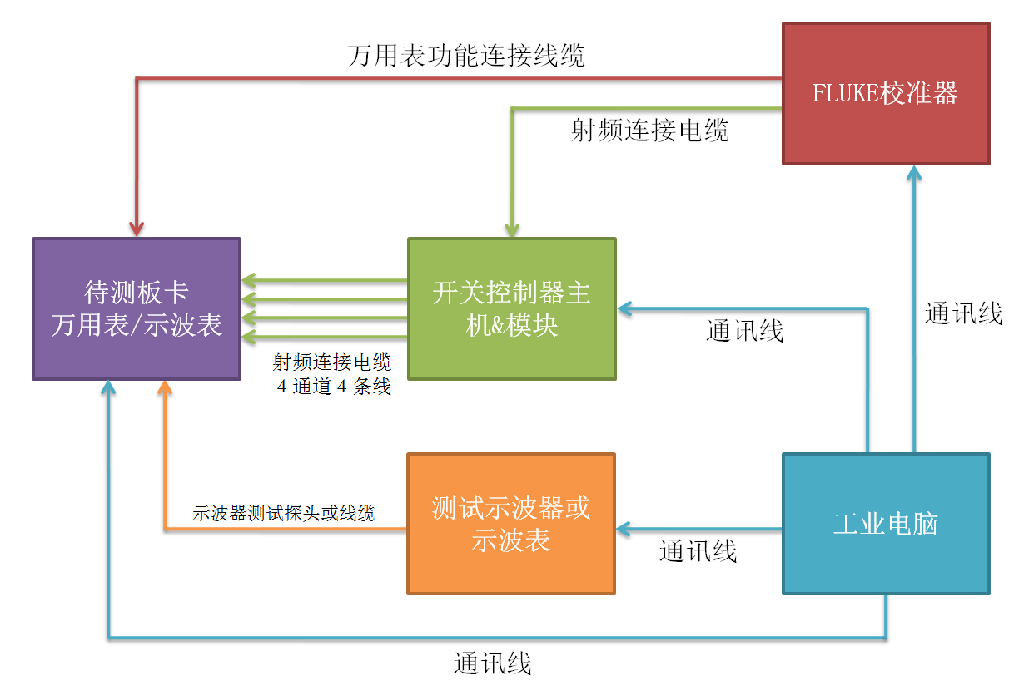

系统构成





典型应用

  • 示波器生产校准

  • 示波表生产校准

  • 万用表生产校准

  • 信号发生器生产校准


系统特点:

  • 简单易操作,支持自动化全量程全通道校准

  • 支持条码输入自动测试功能(条码枪自备)

  • 可选的外部触发装置,只需一个开关量信号就可轻松搭接已有制具,实现自动触发校准

  • 软件可根据客户实际需求订制开发


系统配置:

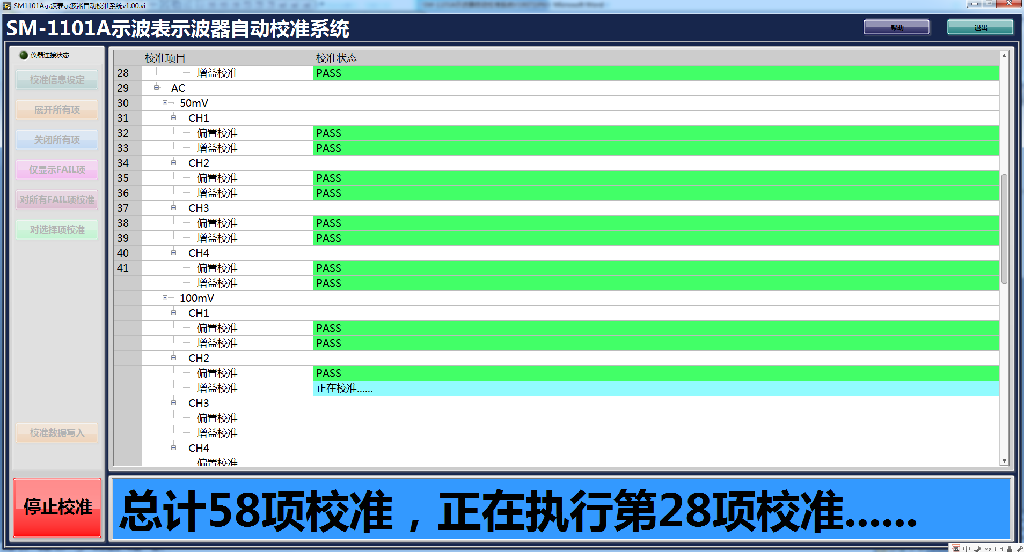

  • SM-1101A示波器自动校准系统软件                     1套

  • FLUKE校准源                           1台

  • 吉时利DAQ6510开关系统                                 1套


选件:

SM-1101A-EXT   外部触发装置


注:

①:校准源被校示波器或示波形测试精度和带宽要求选择

:开关系统开关卡被校示波器或示波形测试精度和带宽选择
