锂电池的生产和检验|锂电池焊接电阻测量

141
发表时间:2022-08-22 15:54作者:DanielQiu网址:http://www.smart-ele.com

什么是锂电池焊接电阻测量?

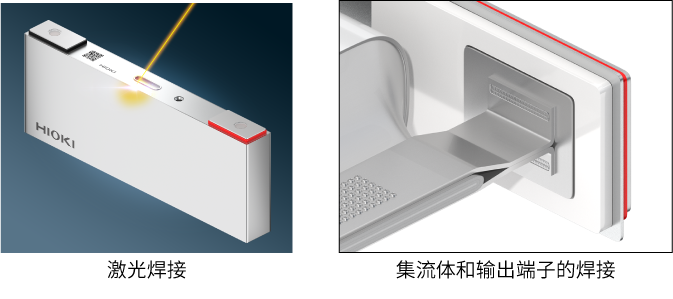

锂电池的电极片以及集流体,输出端子是通过激光或超声波来进行焊接的。焊接不良的话,连接部分的电阻值就会变高。焊接电阻测量是测量连接部分的电阻从而检验焊接的质量。






焊接电阻测量,何时进行检查?


在电极片的极耳,集流体以及输出极耳等的焊接工位,需要在焊接后进行品质的检验。



焊接电阻的测量方法

测量焊接电阻的时候,使用低电阻测量专用的直流电阻计。直流电阻计是,向被测物施加恒流的直流信号,检测施加恒流时产生的微小电压并计算电阻值。

电阻计有“直流电阻计”和“交流电阻测试仪”两种。直流电阻计相比交流电阻测试仪在测量低电阻时拥有更高的精度。(测量电池内阻时,使用交流电阻测试仪)

为了测量连接部分的焊接电阻,关键是「能够准确地测量低电阻」。

选型要点如下

- 4 端子法

- 测量量程和分辨率

- 抗干扰性

4 端子法

测量 1Ω 以下的低电阻时,请使用 4 端子法测量内阻。有两种测量电阻的方法:“4 端子法”和“2 端子法”。由于2端子法的测量值包括配线电阻和接触电阻等“路径电阻”,因此无法准确测量以 mΩ 为单位的低电阻。


检测电压=恒流×(焊接电阻+接触电阻+配线电阻

电阻值是根据检测到的电压计算得出的,包括额外的电阻分量。



检测电压=恒流×焊接电阻

电阻值由检测电压计算得出,不包含额外的电阻成分。

测量范围和分辨率

测量 1Ω 以下的低电阻时,需要“以 mΩ 为单位的测量范围”和“以 μΩ 为单位的分辨率”。如果量程和分辨率设置不正确,则无法准确测量以 mΩ 为单位的低电阻。

抗干扰性

即使规格表中的测量范围、分辨率和测量精度良好,也可能出现无法准确测量电阻值的情况。这是因为干扰会导致测量值波动,从而出现无法准确显示数值等问题。(有电源和生产设备等各种干扰源。)在设计产品时,对产品施加干扰以测试其是否正常运行。未经这种测试的产品可能无法满足生产线上的测量要求。

HIOKI日置的直流电阻计

我们的直流电阻计被全球电池制造商的客户使用。

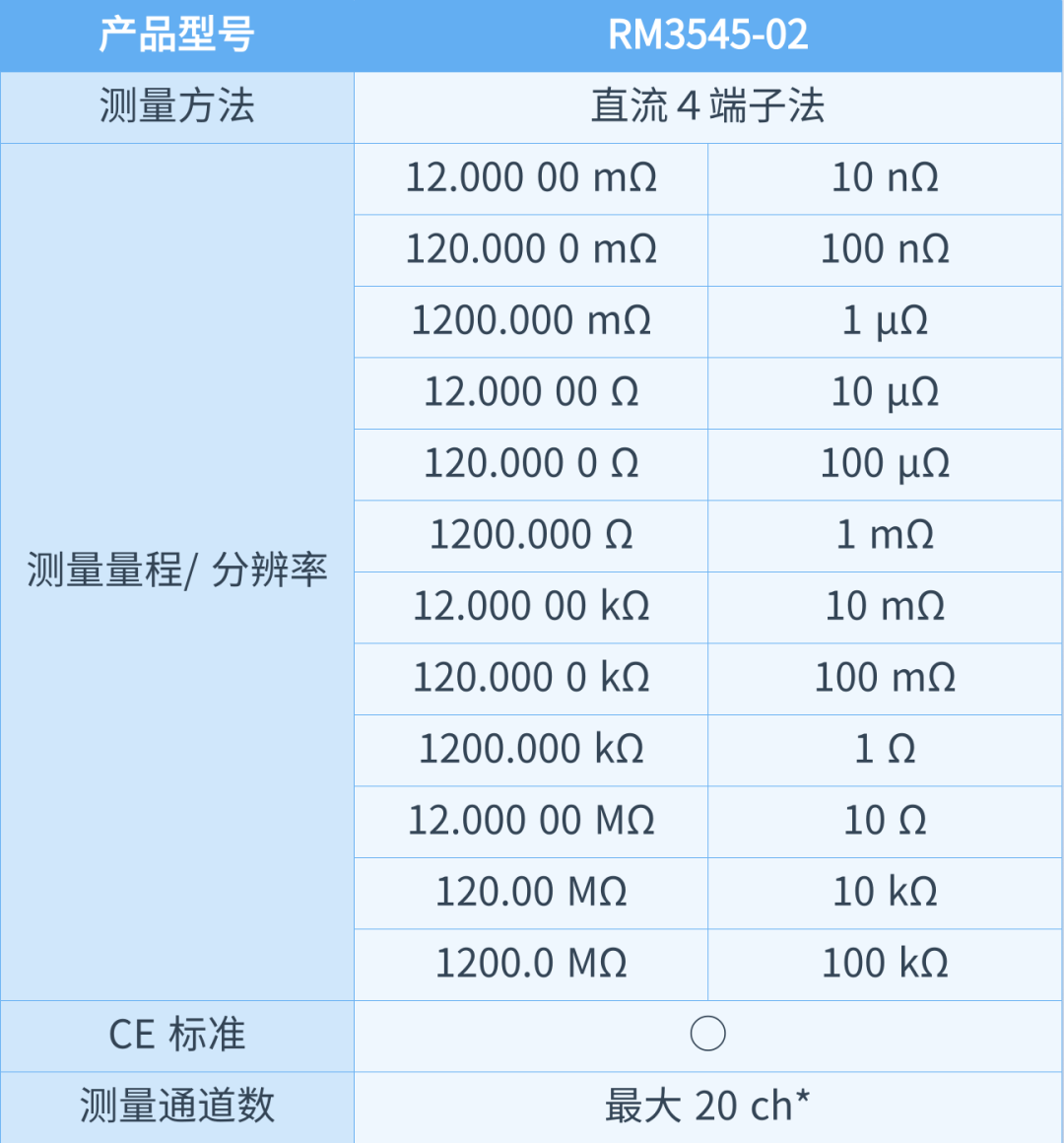

电芯生产过程中用于焊接电阻测量的主要机型如下:


*配置2台Z3003的情况
